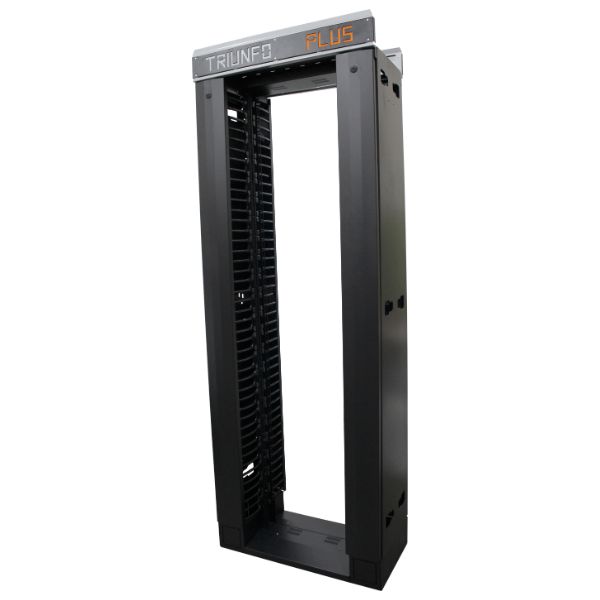

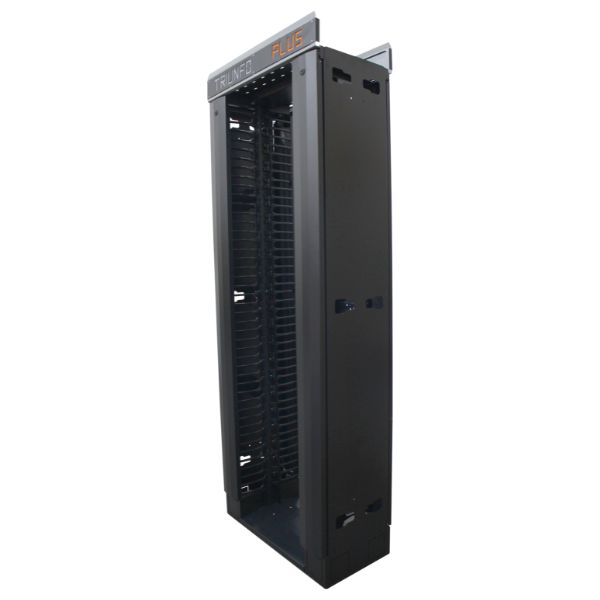

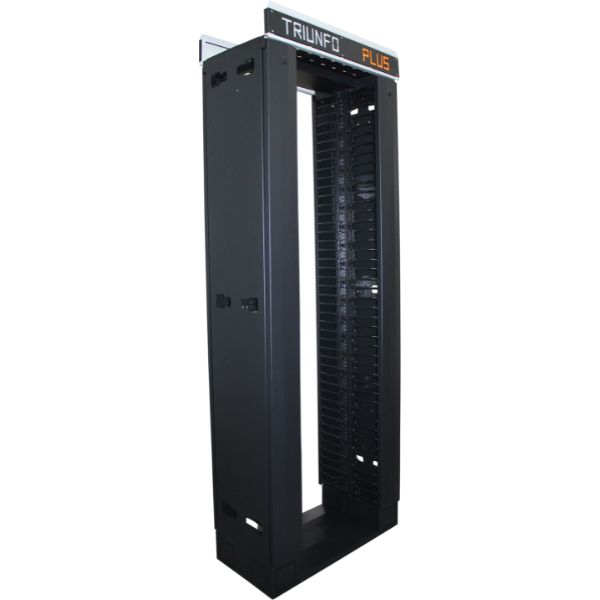

Rack Aberto Plus
Robustez, estética e organização para cabeamento de média densidade.
Rack Aberto Plus Triunfo
Organização, robustez e estética para cabeamento de média densidade.
Design funcional com estrutura reforçada
Construído com chapas de aço de 1,2 mm e 1,5 mm, o Rack Aberto Plus Triunfo oferece alta resistência, acabamento premium e soluções inteligentes para organização de cabos.
Capacidade de carga distribuída
Este rack suporta até 305 kg, com distribuição planejada para garantir segurança:
1U a 12U: até 120 kg
13U a 21U: até 100 kg
22U a 32U: até 60 kg
33U a 36U: até 15 kg
37U a 44U: até 10 kg

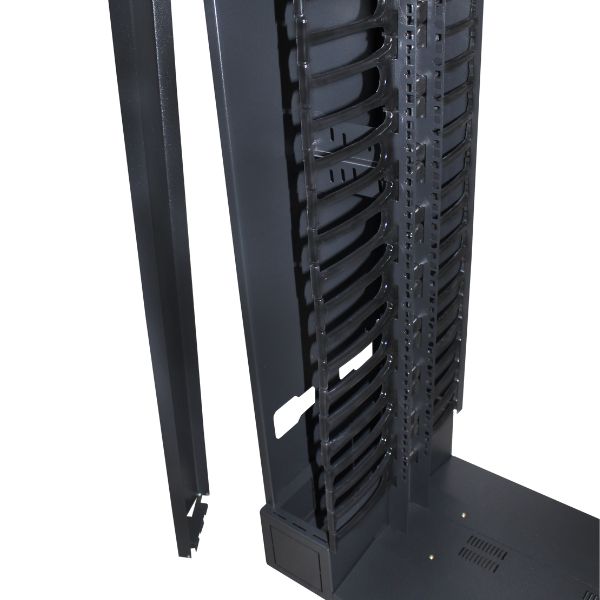

Guias inteiriços com fingers plásticos
Cada U conta com entrada individual nos guias laterais, que possuem fingers plásticos internos e tampas removíveis com fecho tipo moeda – na frente e atrás do rack.
Capacidade de passagem superior de cabos
| Tipo de Cabo | Diâmetro | Capacidade pela entrada do Teto |
|---|
| CAT5e (U/UTP) | 4,8 mm | até 6.000 cabos |
| CAT6 (U/UTP) | 6,0 mm | até 3.900 cabos |
| CAT6A (U/UTP) | 8,6 mm | até 1.900 cabos |
| CAT6A (F/UTP) | 7,8 mm | até 2.300 cabos |
| CAT7 (U/UTP) | 7,9 mm | até 2.200 cabos |
Compatível com acessórios padrão 19"
Patch panels
Voice panels
Guias de cabos horizontais
DIO
Frente falsa
Bandeja fixa (2 pontos)
Bandeja estendida
Calhas de tomadas
Especificações técnicas
- Alturas: 36U (1970 mm), 40U (2150 mm), 44U (2330 mm)
- Largura: 825 mm
- Profundidade: 445 mm
- Pintura: Epóxi pó preta

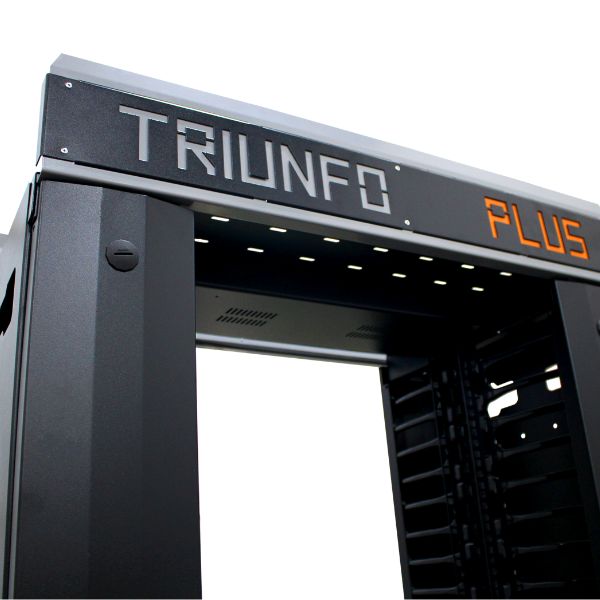

- Topo com nome estilizado “TRIUNFO PLUS”
- Vendido totalmente montado
- Garantia: 12 meses
- Normas: ANSI/EIA 19”
- Não recomendado para locais com poeira ou ambientes abertos
Rack Aberto Plus Triunfo – Descrição Técnica Completa
O Rack Aberto Plus Triunfo é uma solução de média densidade ideal para projetos que demandam organização precisa de cabeamento, fácil acesso aos equipamentos e ventilação natural. Com largura de 825 mm e profundidade de 445 mm, ele oferece robustez estrutural, guias de cabos integrados e excelente capacidade de passagem de cabos, sendo indicado para ambientes internos controlados como data centers, salas técnicas e racks de distribuição horizontal.
- Normas atendidas: ANSI/EIA RS-310-D (padrão 19”);
- Grau de proteção: não possui classificação IP (rack aberto);
- Capacidade de carga: até 305 kg distribuídos por zonas:
▪ 1U a 12U: 120 kg
▪ 13U a 21U: 100 kg
▪ 22U a 32U: 60 kg
▪ 33U a 36U: 15 kg
▪ 37U a 44U: 10 kg - Estrutura: aço carbono com espessuras de 1,2 mm e 1,5 mm, conforme a função de cada peça;
- Pintura: eletrostática em pó (micro epóxi) na cor preta RAL 9004, com acabamento uniforme e resistência à oxidação;
- Guias de cabos laterais: inteiriços, em chapa 1,2 mm com fingers plásticos internos e tampas removíveis (frontal e traseira), com fecho tipo moeda;

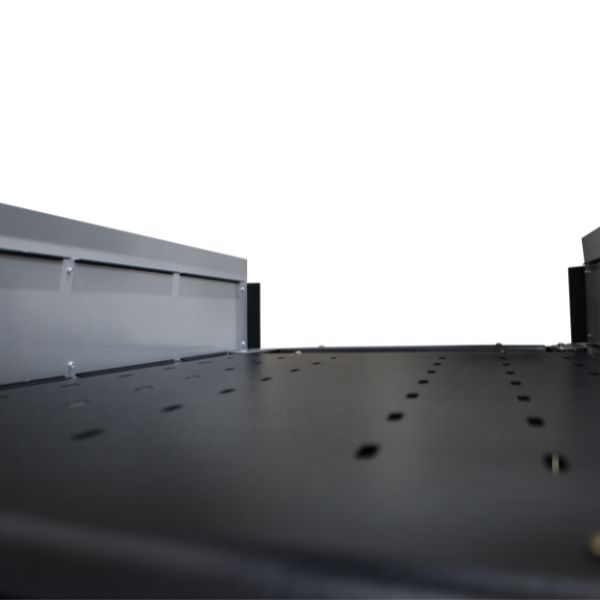

- Capacidade de passagem superior: 4 recortes de 135 x 160 mm, com capacidade total aproximada de:
▪ CAT5e (4,8 mm): até 6000 cabos
▪ CAT6 (6,0 mm): até 3.900 cabos
▪ CAT6A U/UTP (8,6 mm): até 1.900 cabos
▪ CAT6A F/UTP (7,8 mm): até 2.300 cabos
▪ CAT7 (7,9 mm): até 2.200 cabos - Teto: estilizado com logotipo do modelo, sem pré-disposição para ventilação forçada (não necessária);
- Montagem: produto fornecido totalmente montado, não desmontável;
- Modelos disponíveis:
▪ 36U (altura: 1970 mm)
▪ 40U (altura: 2150 mm)
▪ 44U (altura: 2330 mm)
▪ Largura: 825 mm
▪ Profundidade: 445 mm - Compatibilidade: suportes padrão 19” para patch panels, voice panels, DIO, bandejas, calhas de tomada, frente falsa, guias horizontais e demais acessórios equivalentes;
- Ambiente de uso: indicado apenas para ambientes internos controlados, não recomendado para áreas abertas ou com poeira;
- Garantia: 12 meses contra defeitos de fabricação.
U | Largura (mm) | Profundidade (mm) | Altura (mm) | Código |
36U | 825 | 445 | 1970 | RA-36P |
40U | 825 | 445 | 2150 | RA-40P |
44U | 825 | 445 | 2330 | RA-44P |
FAQ – Perguntas Frequentes sobre Rack Server Plus Premium
O que é o Rack Aberto Plus Triunfo?
É um rack aberto de média densidade, desenvolvido para organizar e suportar equipamentos de rede padrão 19″, com excelente estrutura mecânica, capacidade de carga distribuída por zonas e gestão de cabos eficiente.
Qual é a capacidade de carga do rack?
A capacidade total é de até 305 kg, distribuída da seguinte forma:
1U a 12U: até 120 kg
13U a 21U: até 100 kg
22U a 32U: até 60 kg
33U a 36U: até 15 kg
37U a 44U: até 10 kg
Quais são os tamanhos disponíveis?
Ele está disponível nas alturas de:
36U (1970 mm)
40U (2150 mm)
44U (2330 mm)
A largura padrão é de 825 mm e a profundidade de 445 mm.
O rack é desmontável?
Não. O Rack Aberto Plus Triunfo é entregue totalmente montado para garantir rigidez estrutural.
Quais tipos de cabos passam pela entrada superior? Quantos Cabem?
CAT5e (4,8 mm): até 6.000 cabos
CAT6 (6,0 mm): até 3.900 cabos
CAT6A U/UTP (8,6 mm): até 1.900 cabos
CAT6A F/UTP (7,8 mm): até 2.300 cabos
CAT7 (7,9 mm): até 2.200 cabos
Que tipo de ventilação o rack possui?
Por ser um rack aberto, não há necessidade de ventilação forçada. A própria estrutura permite excelente circulação de ar.
É indicado para ambientes com poeira?
Não. O Rack Aberto Plus não deve ser utilizado em ambientes com poeira ou expostos ao tempo. Ele é ideal para salas técnicas e ambientes internos controlados.
Quais acessórios são compatíveis?
É compatível com todos os acessórios padrão 19”, como:
Patch panels
Voice panels
DIO
Guias de cabos horizontais
Frente falsa
Bandejas fixas e estendidas
Calhas de tomadas
Qual a garantia do produto?
A garantia de fábrica é de 12 meses contra defeitos de fabricação.
